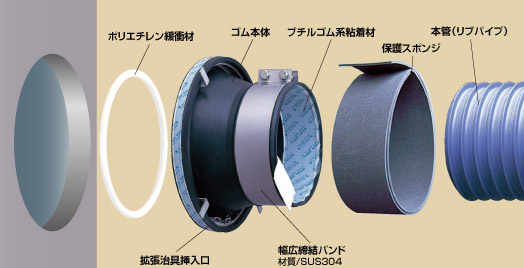

● 可とう継手とリブパイプを直接付けることが可能になりました。 ● 養生時間が不要で本管取り付け後、すぐに埋め戻しができます。 ● 変換継手が不要です。 ● ブチルゴム粘着材がリブを押さえ込み確実に止水します。 |
●寸法図面ダウンロード DXFファイル/PDFファイル 早川ゴム株式会社ホームページ |
||
1 | 2 |
標準削孔径であるか確認して下さい。 | 拡張治具挿入口を左側にして、ズレ防止金具がマンホール外壁に隙間なくあたるまで押し込みます。 |
3 | 4 |
円筒部内側より、削孔断面の保護フィルムを残さないようにはがします。 | 円筒部をひっくり返してマンホール内側に押し込み、拡張バンドに本体ゴムの突起物をしっかり押し当て、拡張バンドの位置決めをします。 |
5 | 6 |
ストッパー止めに適正ストッパーをセットします。 | 拡張治具を治具挿入口に差し込み、削孔中心部へ向けて右へ少し傾けます。 |
7 | 8 |
油圧ポンプを作動させ、油圧ゲージを見ながら、ストッパーが入るまで拡張します。 | 本管を挿入して保護フィルムを取り除き、ボルトナットを締め付けます。(締め付け前に張り付いているシールの内容を確認してください。) |
9 | |
締結バンドとマンホール外側壁の間のゴムを隠すように保護スポンジを巻き、ガムテープで止めれば取付け完了です。 |
■油圧式拡張治具
