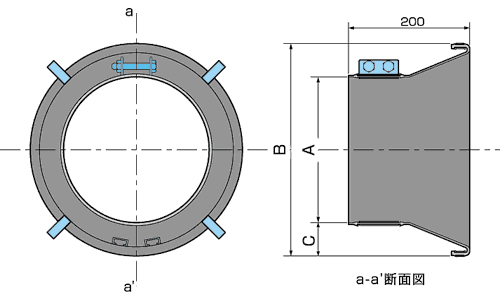

■ゴム本体寸法表
リブパイプ 呼び径 |
品 番 | 標準削孔径 (mm) |
寸法(mm) | ||
A | B | C | |||
150 | RB-150A | 304 | 178 | 298 | 60.0 |
RB-150B | 314 | 178 | 298 | 60.0 | |
RB-150C | 309 | 178 | 298 | 60.0 | |
200 | RB-200A | 356 | 236 | 350 | 57.0 |
RB-200B | 366 | 236 | 350 | 57.0 | |
RB-200C | 358 | 236 | 350 | 57.0 | |
250 | RB-250A | 410 | 294 | 404 | 55.0 |
RB-250B | 420 | 294 | 404 | 55.0 | |
RB-250C | 409 | 294 | 404 | 55.0 | |
300 | RB-300A | 410 | 351 | 404 | 26.5 |
RB-300C | 409 | 351 | 404 | 26.5 | |
350 | RB-350A | 464 | 408 | 458 | 25.0 |
リブパイプ 呼び径 |
品 番 | 標準削孔径 (mm) |
寸法(mm) | ||
A | B | C | |||
150 | RB-N150A | 252 | 178 | 246 | 34.0 |
RB-N150B | 262 | 178 | 246 | 34.0 | |
RB-N150C | 259 | 178 | 246 | 34.0 | |
200 | RB-N200A | 304 | 236 | 298 | 31.0 |
RB-N200B | 314 | 236 | 298 | 31.0 | |
RB-N200C | 309 | 236 | 298 | 31.0 | |
250 | RB-N250A | 356 | 294 | 350 | 28.0 |
RB-N250B | 366 | 294 | 350 | 28.0 | |
RB-N250C | 358 | 294 | 350 | 28.0 |
