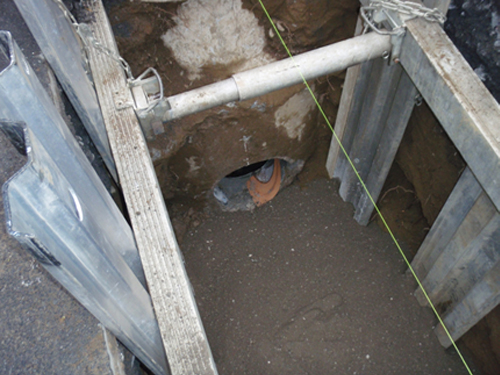

U-FD（P）開削時の取付方法 適正の削孔径を開けます。

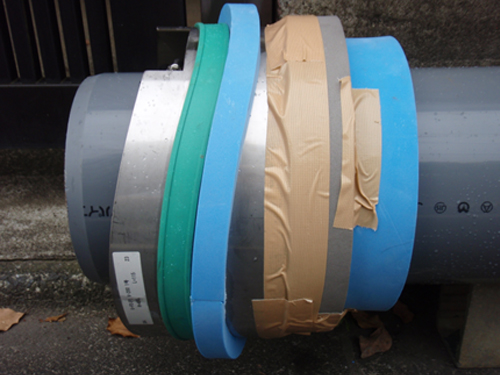

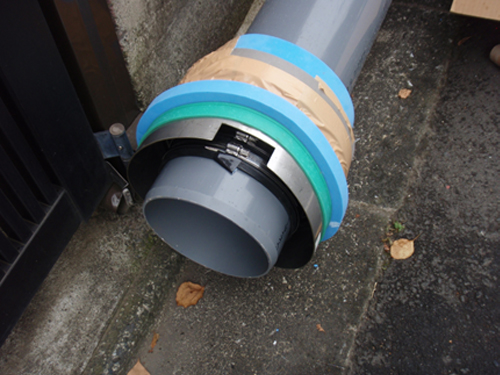

予め本管にU-FD本体とマンホールの壁厚に応じて付属のPE緩衝材を本管に巻いて起きます。

側面から見た状況

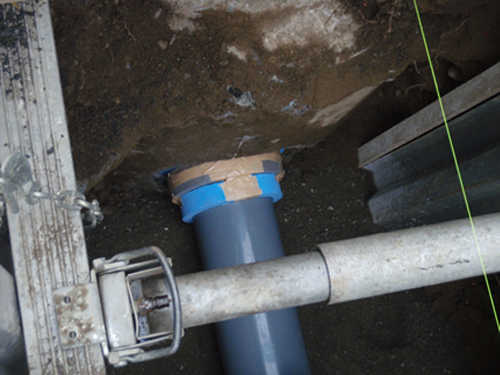

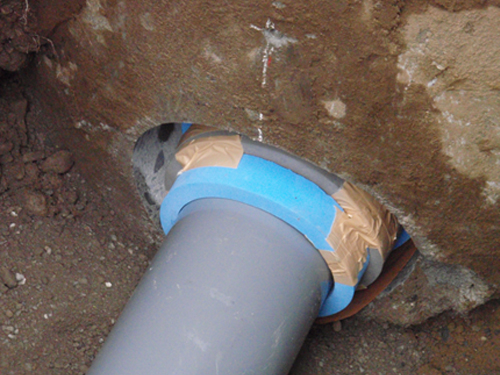

マンホールの外側からU-FDを通したまま挿入します。

PE緩衝材は、マンホール壁から若干外に出るぐらいが良いです。

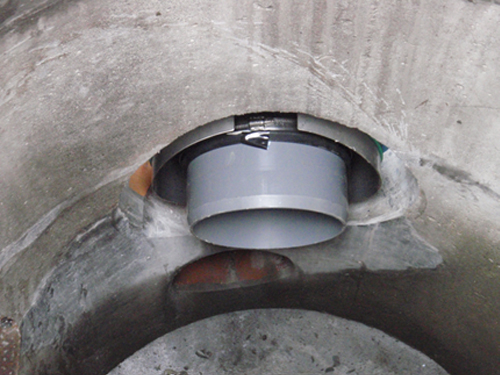

U-FD本体は、マンホールの内壁より10mm～20mm位奥に位置決めします。 （化粧モルタル仕上げ時にマンホール内面より露出しないようにします。）

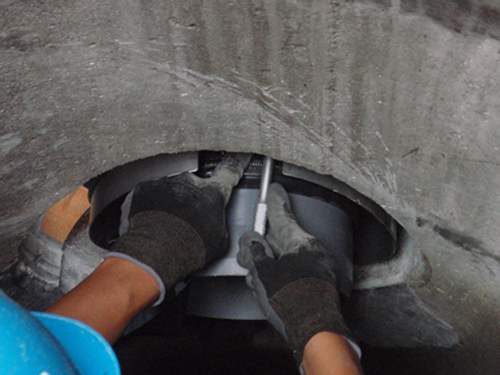

ゴムの内面(管と接触するところ)の保護フイルムを抜き取り(付属の工具を使い)バンドを締めます。

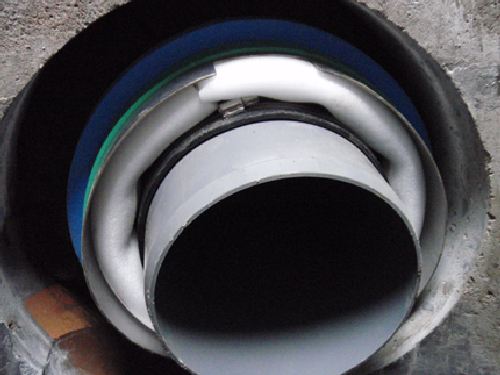

付属のバックアップ材を挿入します。(白い筒状)

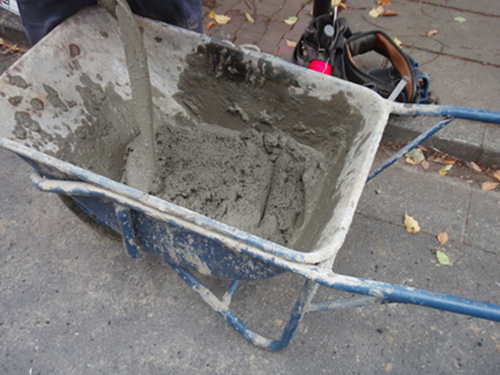

止水モルタルを準備します。（空練りはNG）

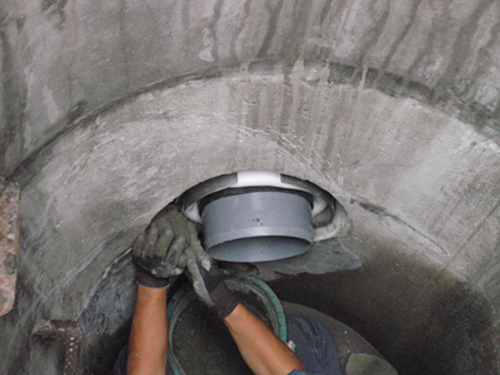

止水モルタルをマンホールの内側と外側の削孔部に充填します。

充填後の状況（特に内部は化粧仕上げをする分、内面壁表面までは充填しないで下さい。） U-FD（P）取付完了

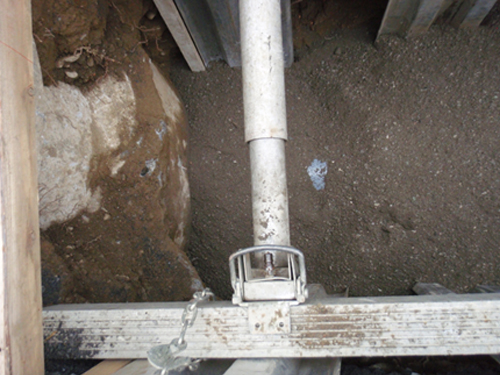

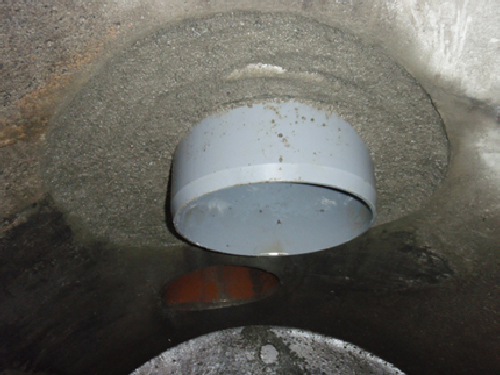

埋め戻し後内面管口化粧仕上げ
