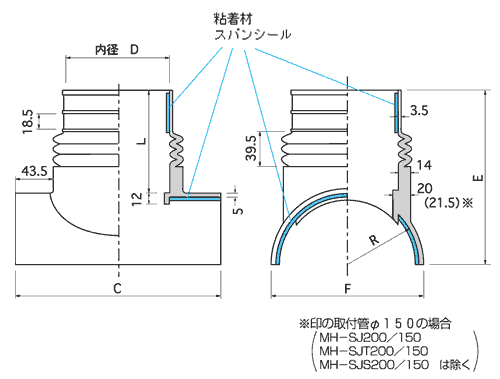

■寸法表　

	管サイズ 本管×取付管	品　　番	寸法（ｍｍ）
			Ｒ	Ｄ	C	E	F	L
塩ビ管用	150×100	MH−SJ150/100	82.5	118	233	200	175	112.5
	200×100	MH−SJ200/100	108.0	118	233	203	221	113.4
	200×150	MH−SJ200/150	108.0	169	284	218	225	112.9
	250×100	MH−SJ250/100	108.0	118	233	203	221	113.4
	250×150	MH−SJ250/150	133.5	169	284	237	274	113.4
	300×100	MH−SJ300/100	159.0	127	253	230	314	113.4
	300×150	MH−SJ300/150	159.0	169	304	265	325	118.4
	350×150	MH−SJ350/150	159.0	169	304	265	325	118.4
ヒューム管用	200×150	MH−SJH200/150	133.5	169	284	237	274	113.4
	250×150	MH−SJH250/150	159.0	169	304	265	325	118.4
	300×150	MH−SJH300/150	159.0	169	304	265	325	118.4
陶管用	200×100	MH−SJT200/100	108.0	118	233	203	221	113.4
	200×150	MH−SJT200/150	108.0	169	284	218	225	112.9
ハイセラミック 管用	150×100	MH−SJS150/100	82.5	118	233	200	175	112.5
	200×100	MH−SJS200/100	108.0	118	233	203	221	113.4
	200×150	MH−SJS200/150	108.0	169	284	218	225	112.9
	250×100	MH−SJS250/100	108.0	108	233	203	221	113.4
	250×150	MH−SJS250/150	133.5	169	284	237	274	113.4
