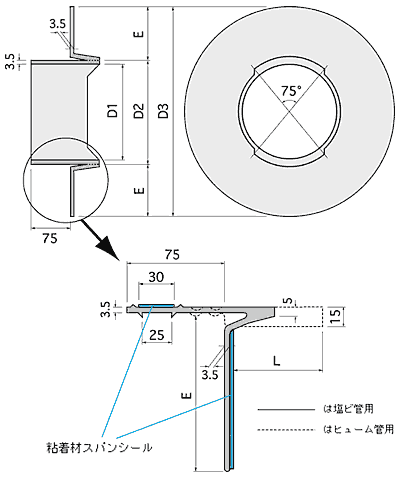

■寸法表　

	品　　番	寸法（ｍｍ）
		D1	Ｄ2	D3	E	L	標準削孔径
塩ビ管用	V−75	92	99	332	111.5	30	164
	V−100	117	124	347	111.5	30	164
	V−125	143	150	373	111.5	30	206
	V−150	168	175	398	111.5	30	206
	V−200	219	226	453	113.5	30	252
	V−250	270	277	517	120	30	304
	V−300	321	328	568	120	30	356
	V−350	373	380	620	120	30	410
	V−400	425	432	692	130	30	464
ヒューム管用	H−150	219	226	468	121	75	252
	H−200	257	264	504	120	75	304
	H−250	309	316	556	120	75	356
	H−300	363	370	610	120	75	410
陶管用	T-150	195	202	442	120	65	252
	T-200	253	260	500	120	65	304
	T-250	309	316	556	120	75	356
	T-300	363	370	610	120	75	410
ハイセラミック 管用	S−150	182	189	429	120	60	252
	S−200	240	247	487	120	60	304
	S−250	299	306	546	120	60	356
レンジ管用	R−200	234	241	481	120	60	304
	R−250	287	294	534	120	60	356
